Red de sensores: Construye un sensor de sismos con Arduino, un Módulo Ethernet y un QuakeAlarm

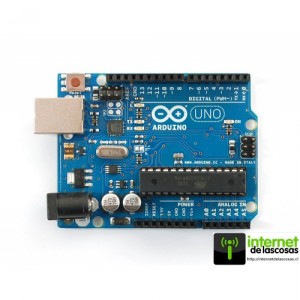

arduinounor3-500x500Uno de nuestros primeros artefactos conectados a Internet es el ya famoso sensor sísmico construido a partir de un QuakeAlarm y un Beaglebone  que tuitea cuando detecta un sismo. Este artículo generó que nos contactaran muchas personas interesadas en el dispositivo, que para ser sincero nosotros lo consideramos un buen ejemplo para mostrar como una “cosa” se conecta a Internet, pero personalmente nunca me quedó claro que tan efectivo era para detectar un sismo con anticipación y alertar. Creo que es necesario un conjunto de sensores subterráneos coordinados mediante sistema informático y redes de fibra óptica,  no solo un simple QuakeAlarm (aunque lo venden como pan caliente en otros países a un precio exagerado).

Como es uno de los artículos con mas visitas, decidí darle una revisión al post y construir otro aparato, más genérico que permita conectar distintos sensores, entre ellos un QuakeAlarm a nuestro servidor principal. La idea es construir una red de sensores de temperatura, presión, humedad y obviamente nuestro sensor sísmico. En el servidor un script php recibirá los datos, escribirá un archivo con esos datos  y los tuiteará dependiendo de que tipo de sensor envió los datos.

¿Suena interesante? El tutorial completo tras el salto!

Manos a la obra!

Materiales

Estos son los materiales para crear este artefacto, puedes conseguirlos en nuestra tienda http://internetdelascosas.cl/tienda

Arduino Uno

Módulo Ethernet ENC28J60

– Sensor Sísmico QuakeAlarm

– Cables de conexión para protoboard y cable ethernet

1. Módulo Ethernet

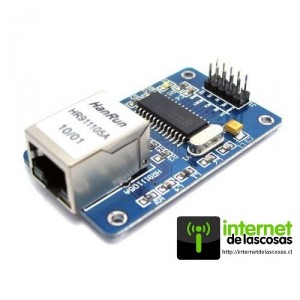

Módulo Ethernet

Para conectar el Módulo Ethernet ENC28J60 nos basaremos en un artículo anterior “Conexión Ethernet para Arduino” donde se detalla la instalación de la librería Arduino para el módulo y el diagrama de conexión.

En la siguiente tabla esta el conexionado entre el Módulo Ethernet y el Arduino:

ENC28J60 Arduino
VCC 3.3v
GND GND
SCK Pin 13
SO Pin 12
SI Pin 11
CS Pin 8

2. QuakeAlarm

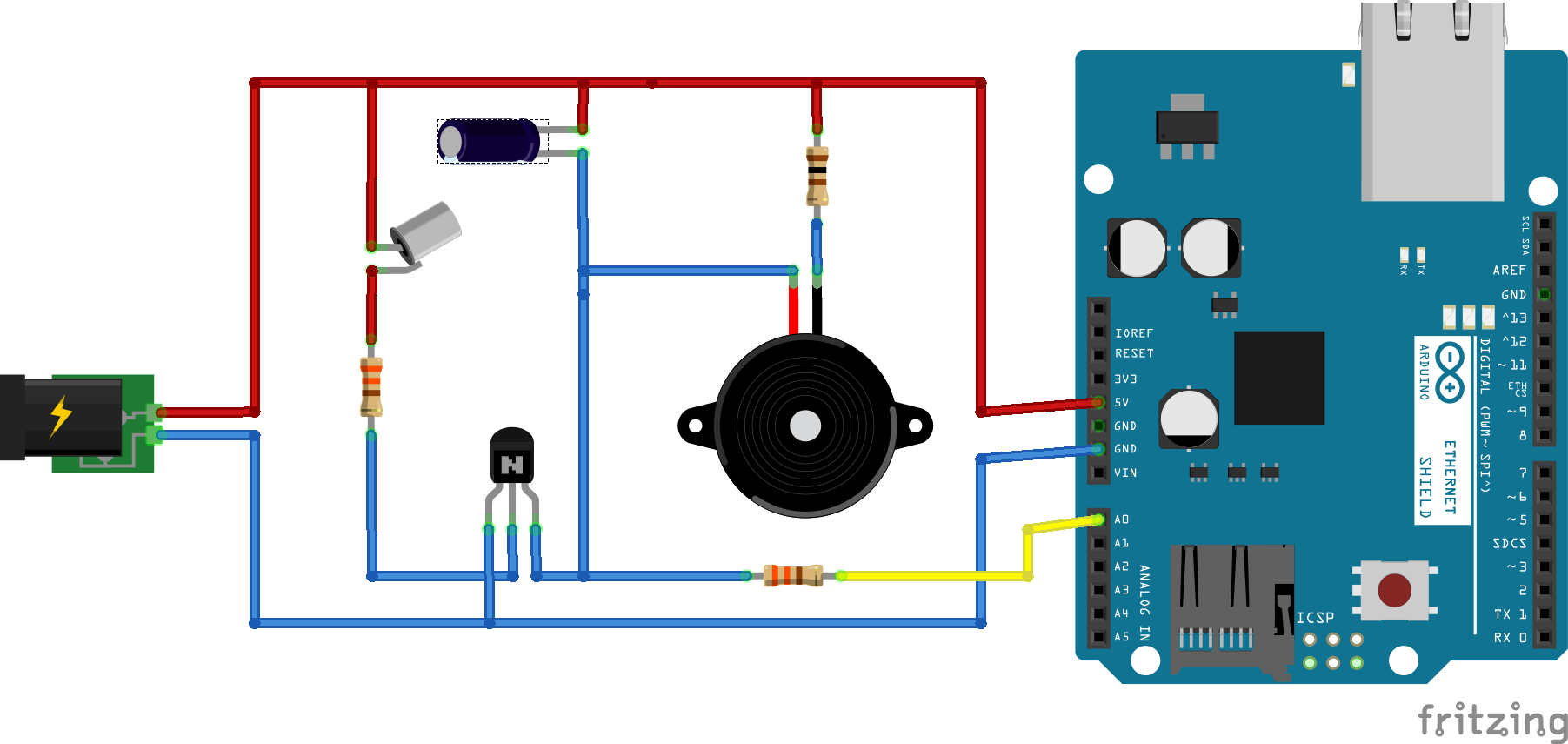

arduino_methernet_quakealarm

La conexión del Arduino con el QuakeAlarm es extremadamente simple, no será necesario “abrirlo” como en nuestro artículo anterior, solo deben sacar la tapa superior de la batería y conectar dos cables idealmente con un conector para baterías de 9V, deben colocar especial atención en la polaridad, siempre identificar correctamente cuál es el positivo. La batería de 9V que normalmente alimenta al QuakeAlarm no será necesaria ya que usaremos los 5V que entrega el Arduino Uno.

Las conexiones entre el QuakeAlarm y el Arduino son las siguientes:

QuakeAlarm Arduino Uno
+VCC (cable rojo) 5V
+VCC (cable rojo) A0
GND (cable negro) GND

Notar que +VCC de QuakeAlarm debe separarse en dos cables para conectarse a 5V en el Arduino que lo alimentara de voltaje y a A0 que será la entrada analógica que detectará la caída de tensión al activarse el sensor. En la foto se usó un pequeño Protoboard para esta función.

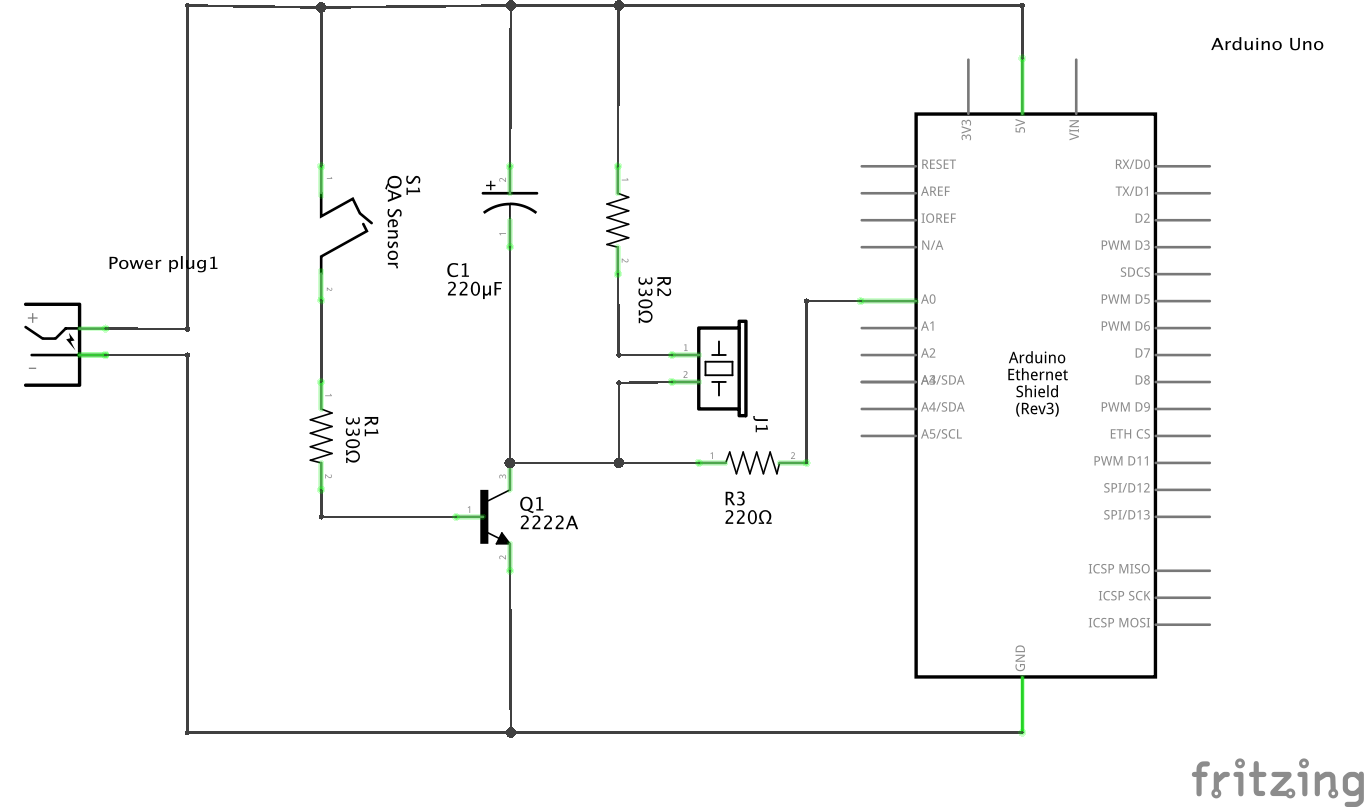

Ahora, si realmente quieres saber como funciona el QuakeAlarm por dentro, éstos diagramas eléctricos te ayudarán a realizar una conexión más precisa del sensor de forma tal que detecta hasta el golpe mas pequeño del péndulo invertido sobre el borde.

En el diagrama solo se muestra la conexión con el QuakeAlarm usando los pines (5V, GND y A0), hay que recordar que también debe estar cableada la conexión con el módulo ethernet.

3. Programación

El sketch es algo complicado, en él se une la programación del Módulo Ethernet y la del sensor QuakeAlarm, el sketch detecta la baja de voltaje al activarse el sensor sísmico y envía una petición GET a nuestro servidor.

También el sketch considera el efecto rebote, para que envíe solo la primera activación y espere un tiempo determinado antes de enviar una segunda petición GET (Normalmente en un sismo el QuakeAlarm se activa múltiples veces)

Este sketch debe ser transferido al Arduino con el software de conexión (visto en todos los artículos donde trabajamos con Arduino y en nuestro Canal de YouTube).

Todo el código esta en el repositorio de  GitHub que hemos creado para QuakeAlarm.

// Sketch que integra un QuakeAlarm con Arduino
// Version 0.1
// Autor: Jose Antonio Zorrilla @joniuz
// 2013-06-25 @joniuz
// 2013-06-25 @joniuz Corrijo conexion al QuakeAlarm

#include <EtherCard.h>

// QuakeAlarm
#define QUAKEALARM A0

// Variable que mantiene el valor anterior del QuakeAlarm
static int diferencia;

// ethernet interface mac address
static byte mymac[] = { 0x74,0x69,0x69,0x2D,0x30,0x31 };
// remote website name
char website[] PROGMEM = "iot.cl";

byte Ethernet::buffer[700];
static long timer;

// Variables QUAKEALARM
int qaValor = 0;
int qaValorPrevio = 0;
int umbralValor = 10;
int intervaloTiempo = 5000; // Intervalo de tiempo entre dos llamadas al servicio web
long ultimaConexion = 0; // Tiempo en milisegundos desde la ultima conexion al servicio web
char url[200];

// called when the client request is complete
static void my_result_cb (byte status, word off, word len) {
  Serial.print("<<< Respuesta ");
  Serial.println((const char*) Ethernet::buffer + off);
}

void setup () {
  Serial.begin(57600);
  Serial.println("\n[getDHCPandDNS]");
  if (ether.begin(sizeof Ethernet::buffer, mymac) == 0)
    Serial.println( "Error al iniciar controlador ethernet");
  if (!ether.dhcpSetup())
    Serial.println("Error al obtener IP del DHCP");

  ether.printIp("Mi IP: ", ether.myip);
  ether.printIp("GW IP: ", ether.gwip);
  ether.printIp("DNS IP: ", ether.dnsip);
  if (!ether.dnsLookup(website))
    Serial.println("Error de DNS");
  ether.printIp("Servidor: ", ether.hisip);

  pinMode(QUAKEALARM, INPUT);
}

void loop () {
  ether.packetLoop(ether.packetReceive());
  qaValor = analogRead(QUAKEALARM);
  Serial.print("QuakeAlarm: ");
  Serial.print(qaValor);
  Serial.print(" : ");
  Serial.println(diferencia);
  diferencia = qaValorPrevio - qaValor;
  if ((diferencia > 0) and (diferencia >= umbralValor) and ((millis() - ultimaConexion) > intervaloTiempo)) {
    Serial.print("Activacion QUAKEALARM: ");
    Serial.print(diferencia);
    Serial.println("\n>>> ####### Envio requerimiento a servidor web #######");
    // Hace la peticion GET al servidor web con variable id codificada en md5 unica para cada estacion
    sprintf(url,"?id=8e5cdf407a45d0f81620f327084a31b7&sensor=quakealarm&valor=%d",diferencia);
    ether.browseUrl(PSTR("/arduino/sensor.php"), url, website, my_result_cb);
    ultimaConexion = millis();
  }
  qaValorPrevio = qaValor;
}

4. Servidor

El servidor esta desarrollado en php y es un ejemplo de como procesar la información enviada por el Arduino, pero se puede utilizar para cualquier dispositivo que sea capaz de enviar una petición GET como un Raspberry Pi o Beaglebone.

Esta es la primera versión y obviamente se puede mejorar en muchos aspectos. No quise agregarle mas complejidad conectándolo con una base de datos MySQL ya que la idea es que se entienda.

Para que funcione correctamente con el sketch de Arduino debe llamarse sensor.php y estar ubicado en una carpeta llamada servidor, de tal forma que puedas ejecutarlo colocando en tu browser http://direccion_de_tu_servidor.cl/arduino/sensor.php

Cada estación de sensores debe tener un identificador único asignado que en este caso corresponde a un string generado con md5

Para tuitear utiliza una llamada al sistema operativo con system, deben tener TTytter instalado (ver artículo anterior) y conocer la ubicación de la llave con las credenciales, en este ejemplo el servidor web apache se ejecuta por el usuario apache, por lo cual el archivo con la llave esta ubicado en /home/apache/.ttytterkey y debe tener permisos de lectura para el usuario apache.

<?
// InternetdelasCosas.cl
//
// Script que recibe y procesa las activaciones de sensores
// Autor: @joniuz

// Obtiene las variables enviadas por el Arduino
$id = htmlspecialchars($_GET["id"],ENT_QUOTES);
$sensor = htmlspecialchars($_GET["sensor"],ENT_QUOTES);
$valor = htmlspecialchars($_GET["valor"],ENT_QUOTES);

// Identifica la estacion que esta enviando el dato validando el id que viene codificado en md5
switch($id) {
   case "8e5cdf407a45d0f81620f327084a31b7":
      $estacion_id = "chile_malloco";
      $estacion_nombre = "Chile/Malloco";
      break;
   case "de2d4dba9ca94e7cd4fc69c426449b11":
      $estacion_id = "chile_santiago";
      $estacion_nombre = "Chile/Santiago";
      break;
   case "14bfa6bb14875e45bba028a21ed38046":
      $estacion_id = "chile_vina_del_mar";
      $estacion_nombre = "Chile/Vina del Mar";
      break;
   default:
      $estacion_id = "no_identificada";
}

// Registra el evento en un archivo log, estos archivos se generan en /var/log/iot/
$log = fopen("/var/log/iot/sensor_" . date("Y-m-j") . ".log","a+");
$linea = date("Y-m-j H:i:s", time()) . " " . $estacion_id . " " . $_SERVER["REMOTE_ADDR"] . " " . $sensor . " " . $valor . "\n";
fwrite($log, $linea); fclose($log);

// Prepara el mensaje para tuitear
switch ($sensor) {
   case "quakealarm":
      $mensaje = "Alerta de sismo";
      break;
   case "temperatura":
      $mensaje = "Temperatura: " . $valor . " C";
      break;
   case "humedad":
      $mensaje = "Humedad: " . $valor . " %";
      break;
}

$estado = date("Y-m-j H:i:s", time()) . " " . $estacion_nombre . " " . $mensaje;

// Si la estacion pertenece a la red de sensores tuitea el evento utilizando TTYtter y la llave generada para el usuario apache ttytterkey

if ($estacion_id <> "no_identificada") {
   $twitter = "/usr/local/bin/ttytter -keyf=/home/apache/.ttytterkey -status=\"" . $estado . "\"";
   system($twitter);
}
// Como salida entrega la direccion ip del Arduino
echo $_SERVER["REMOTE_ADDR"];
?>

¿Se entendió la idea o esta muy complejo el ejemplo? Actualmente esta red de sensores esta activando los tuits de @quakealarmcl y de nuestro tuiter principal @internetDLC, pretendemos seguir conectando mas sensores, especialmente los de temperatura.

Si desean unir sus “artefactos” a nuestra red de sensores, bienvenidos! envíen un email a contacto@internetdelascosas.cl solicitando un identificador.
