Conecta Raspberry Pi directo al notebook

Bueno este truco me parece muy bueno si necesitas conectar tu Raspberry Pi al computador o notebook.

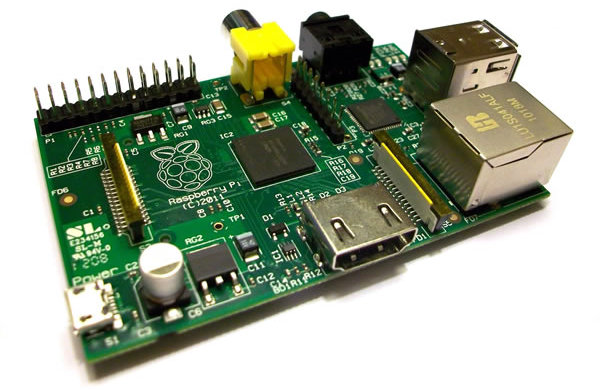

raspberry_pi_concurso



Si no tienes un router o switch o hub (alguien usa hub todavía?)  para conectar tu Raspberry Pi,  te proponemos una solución muy simple,  se requiere un cable de red directo y nada más.





Los detalles tras el salto.

Materiales

  • Raspberry Pi con so instalado (Linux Occidentalis por ejemplo)
  • Notebook win 7 con lector de sd
  • Cable de red
  • Cable USB

Configuración de IP

  1. Definimos una IP estática en la configuración de redes de nuestro notebook en Propiedades de red->configuración IPv4
  2. La SD de la Raspberry Pi la conectamos al notebook y veremos algunos archivos, buscamos cmdline.txt y realizamos una copia ahora abrimos el archivo cmdline.txt (yo uso notepad ++)  agregando al final una IP de la misma subred del notebook.
  3. Se retira la SD y se  inserta en la Raspberry Pi
  4. Conecta el  cable de red entre ambos equipos.
  5. Conecta la alimentación con el cable USB.
  6. Ahora se puede probar la aplicación Putty, apuntando a la IP de la Raspberry Pi que definimos en el paso 2.

Si requieres conectarte usando DHCP solo tienes que reemplazar el archivo cmdline.txt con el respaldo obtenido en el paso 2.

Una red requiere al menos de dos nodos y un enlace, eso es lo que tenemos aquí y ya tenemos la conectividad con la Raspberry Pi y nuestro PC.



Author: Manuel Carrasco

Ingeniero Eléctrico, Institutano, instructor certificado Cisco, en twitter @mcarrasco con comentarios y opiniones personales.

8 thoughts

  1. Hola! estoy usando la raspberry en un proyecto de la universidad, y tengo dudas sobre el punto dos, con el raspbian instalado, solo aparece un archivo de texto llamado recovery qie es un archivo CDMline y es el unico que se puede abrir como archivo de texto, y en éste solo sale una linea de comando.. es éste el que se debe editar? simplemente agregando ip=xxx.xxx.x.x ? y por último se puede agregar la misma de mi notebook( windows8 )
    Gracias por su tiempo 🙂

  2. Nicolas

    El archivo que se debe modificar es «cmdline.txt», este archivo se usa para pasar comandos al kernel de Linux cuando la Raspberry Pi parte.

    En este archivo debes agregar al final

    ip=192.168.0.10

    En el caso que quieras usar la Raspberry Pi en el IP 192.168.0.10

    No puedes usar la misma IP de tu notebook porque las IPs en una red deben ser únicas.

    Puedes ver mas documentación del archivo cmdline.txt en:

    http://elinux.org/RPi_cmdline.txt

    Saludos!

  3. Buen dia,

    Con este procedimiento ser puede ver como tal la interfaz grafica del sistema operativo en mi ordenador, o simplemente con el uso de putty, se podria visualizar la ventana de comandos de rp??

    Intento conectarme a el modo grafico de la raspberry solo con el uso del cable de red y el uso del programa Xming.

    1. Avril

      Si, se puede, Xming usa TCP/IP para realizar la conexion del entorno grafico, solo debes configurar bien las direcciones ip de tu computador y de la Raspberry Pi para esta red de dos nodos y sin switch.

      Saludos

  4. Buenas tardes, deseo consultarle lo siguiente, el cable de red debe ser exclusivamente directo o me puede servir un cable cruzado?.
    Gracias por su respuesta.
