Capturando datos en MySQL usando Apache, php, Arduino + Ethernet Shield

Este artículo pretende ser un ejemplo de como utilizar la tarjeta Ethernet Shield para Arduino.

Como la mejor forma de aprender es haciendo las cosas, abordaremos un ejemplo que captura datos, en este caso temperatura y los envía a un servidor conectado a Internet (pero puede ser un servidor local si se desea) el cual tomará esos datos y los guardará en una base de datos.

Materiales

  • Arduino Uno Release 3
  • Ehternet Shield
  • Sensor LM35
  • Servidor web Apache
  • Lenguaje de programación php
  • Servidor de base de datos MySQL

1. Arduino y Ethernet Shield

En la primera parte de este proyecto nos concentraremos en hacer funcionar el Arduino con la Ethernet Shield, esta shield como su nombre lo dice es una interfaz ethernet que permite conectar el Arduino a nuestra red local o internet.

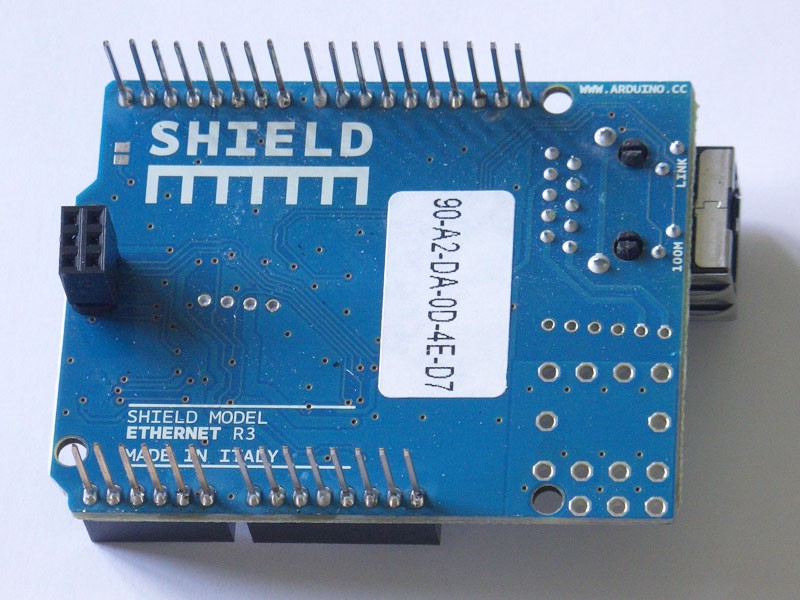

Antes de ensamblar la shield con el Arduino se debe anotar la dirección MAC que la mayoría de las veces está en un papel adherido a la parte inferior de la shield, esta dirección MAC es única para cada shield (y para cada tarjeta de red de cualquier dispositivo) y se usará después para programar la shield.

arduino_ethernet_shield_x_abajo

Con la shield ensamblada se conecta el Arduino con el cable usb al computador para programarlo.

Usaremos el siguiente sketch (Ver repositorio en GitHub)

// InternetDeLasCosas.cl
// Script que obtiene la temperatura desde un sensor LM35
// y la envia a un servidor web
//
// Escrito por @joniuz

#include <SPI.h>
#include <Ethernet.h>

// Mac unica de cada EthernetShield (deben cambiarla)
byte mac[] = { 0x90, 0xA2, 0xDA, 0x0D, 0x4E, 0xD7 };

// Descomentar esta linea si se desea un IP fijo
//IPAddress ip(172,17,17,200);

// Descomentar esta linea para asignar un DNS fijo
//IPAddress myDns(172,17,17,1);

// Inicializa la instancia client
EthernetClient client;

// Direccion del servidor
char server[] = "www.iot.cl";

// Variable de tiempo de la ultima conexion en milisegundos
unsigned long ultimaConexion = 0;
// Estado de la ultima conexion
boolean ultimoEstado = false;
// Intervalo en milisegundos entre conexiones
const unsigned long intervaloConexion = 10000;

// Datos del sensor
float tempC; // Temperatura en celsius
int LM35 = 0; // Pin A0 del Arduino

void setup() {
  // Inicializa puerto serial
  Serial.begin(9600);
  Serial.println("#### Internetdelascosas.cl ####");
  Serial.println("Sensor de temperatura LM35/ web");
  // Espera 1 segundo para que se inicie la tarjeta Ethernet
  delay(1000);
  // Si deseas usar un ip fijo y un DNS fijo descomentar esta linea y comentar la linea 39
  // Ethernet.begin(mac, ip, myDns);
  // Inicializa la tarjeta ethernet mediante DHCP
  Ethernet.begin(mac);
  // Imprime la direccion IP de la tarjeta
  Serial.print("Direccion IP: ");
  Serial.println(Ethernet.localIP());
}
// Loop principal
void loop() {
  // Lee la temperatura desde el sensor
  tempC = analogRead(LM35);
  // Convierte el valor leido a temperatura
  tempC = (5.0 * tempC * 100.0)/1024.0;

  // Si hay datos que llegan por la conexion los envia a la puerta serial
  if (client.available()) {
    char c = client.read();
    Serial.print(c);
  }

  // Si no hay conexion de red y se conecto correctamente la ultima vez
  // detiene el cliente Ehternet
  if (!client.connected() && ultimoEstado) {
    Serial.println();
    Serial.println("Desconectando...");
    client.stop();
  }

  // Si no esta conectado y han pasado X segundos (intervaloConexion)
  // despues de la ultima conexion envia datos al servidor
  if(!client.connected() && (millis() - ultimaConexion > intervaloConexion)) {
    httpRequest();
  }
  // Actualiza la variable ultimoEstado
  ultimoEstado = client.connected();
}
// Fin del loop principal

// Realiza la conexion http al servidor
void httpRequest() {
  // Se conecta al servidor en el puerto 80 (web)
  if (client.connect(server, 80)) {
    // Envia el dato al puerto serial
    Serial.print("Sensor LM35: ");
    Serial.print(tempC);
    Serial.println(" grados Celsius");
    // Envia el requerimiento al servidor via GET
    Serial.println("Iniciando conexion...");
    client.print("GET /sensorarduino.php?id=joniuz&nombre=temperatura&valor=");
    client.print(tempC);
    client.println(" HTTP/1.1");
    client.print("Host: ");
    client.println(server);
    client.println("User-Agent: Arduino-Ethernet");
    client.println("Connection: close");
    client.println();

    // Actualiza el tiempo en milisegundos de la ultima conexion
    ultimaConexion = millis();
  }
  else {
    // Si la conexion fallo se desconecta
    Serial.println("Error al conectarse al servidor");
    Serial.println("Desconectando...");
    client.stop();
  }
}

Los puntos importantes donde hay que poner atención son:

byte mac[]: Dirección MAC de tu ethernet shield (la que anotamos anteriormente) esta es única para cada shield por lo que deben cambiarla.

char server[]: nombre del servidor web que recibirá los datos.

IPAddress ip(172,17,17,200);IPAddress myDns(172,17,17,1); : aunque estan comentadas se pueden des comentar y utilizar para asignar direcciones fijas al Arduino y al servidor DNS (normalmente el router que te da acceso a Internet). Poner atención en que las direcciones IP están separadas por comas «,» y no por puntos «.».

El servidor puede ser local (como en este caso) o directamente un servidor en Internet, el Arduino usará la red local para llegar al servidor Internet. Este sketch usa resolución de nombres accediendo al DNS que obtiene al solicitar IP en la red local utilizando el protocolo DHCP.

Si se usa un servidor local lo mas probable es que no tengas un nombre asignado a el por lo que debes descomentar las lineas IPAddres y colocar una IP fija al Arduino, tambien debes cambiar la llamada al inicializar la tarjeta etherne por…

La llamada al servidor web se realiza usando GET al script php «sensorarduino.php» (que se verá mas adelante) y pasando en la URL los valores de las variables:

id: identificador del Arduino (en este caso utilizo mi nick joniuz para saber que Arduino se esta conectando)

nombre: nombre de la variable (en este caso temperatura)

valor: valor de la variable, el que se obtienen concatenando el string con el valor interno de la variable.

Recordar que para realizar una llamada GET es necesario colocar las variables después del nombre del script utilizando el caracter «?», luego cada variable se separa por el caracter «&». No se permiten espacios en blanco.

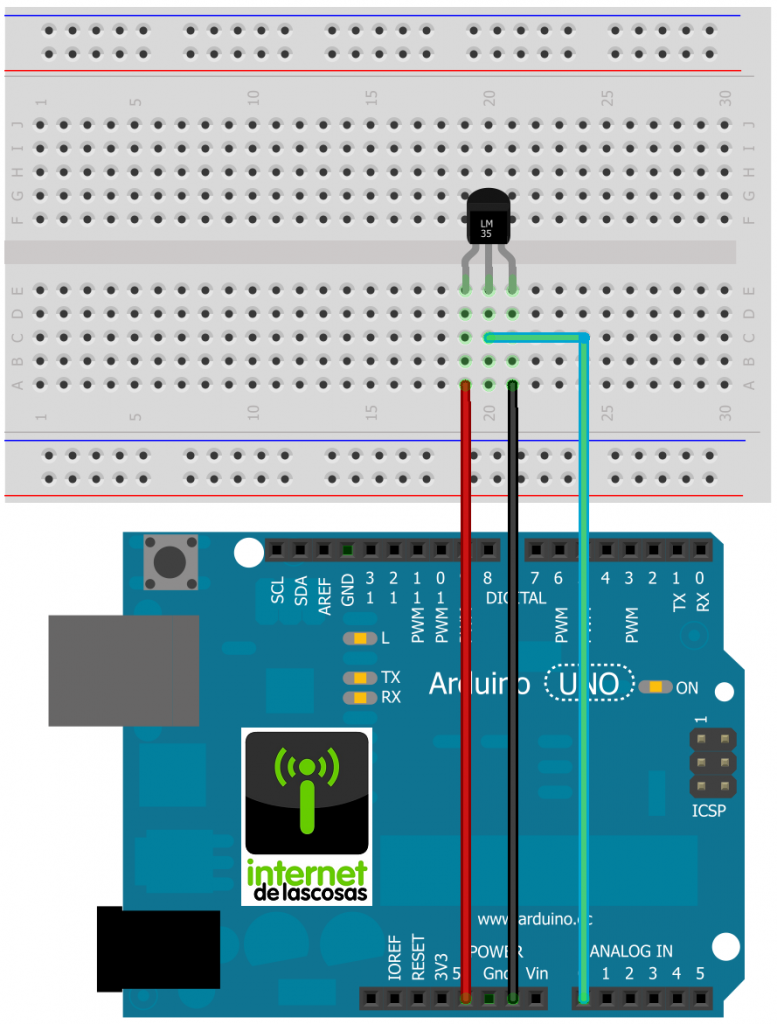

La forma de conectar el sensor LM35 lo vimos en el artículo Midiendo temperatura con Arduino y LM35, se debe alimentar con +5V el Pin 1, el Pin 2 se debe conectar al la puerta analoga 0 del Arduino y el Pin 3 a Ground.

ArduinoLM35_bb

Para cargar el sketch, compilarlo y ejecutarlo en el Arduino pueden revisar el artículo Hola Mundo version Arduino donde explicamos el proceso con «pantallitas».

Para validar que esta funcionando, se puede monitorear la interfaz serial del Arduino y debería verse algo como esto:

 #### Internetdelascosas.cl ####
Sensor de temperatura LM35/ web
Direccion IP: 172.17.17.108
Sensor LM35: 18.55 grados Celsius
Iniciando conexion...
HTTP/1.1 200 OK
Date: Wed, 09 Jul 2014 12:47:13 GMT
Server: Apache/2.2.15 (CentOS)
X-Powered-By: PHP/5.3.3
Content-Length: 0
Connection: close
Content-Type: text/html; charset=UTF-8

Con estos pasos ya deberíamos tener nuestro sensor funcionando y conectado a la red.

2. Servidor Apache – MySQL – PHP

Daremos por conocido que el servidor Apache – MySQL – PHP fue instalado y esta operando correctamente y que se dispone de una cuenta en MySQL con permisos de acceso para escritura. En Ubuntu es bien sencillo instalar todos estos paquetes utilizando Synaptic y esta bien documentado como hacerlo, solo deben buscar en Google.

Para guardar los datos enviados por el Arduino utilizaremos la tabla «variable» la cual se puede crear utilizando el siguiente script sql y algún administrador de base de datos o directamente sobre el interprete de comandos de MySQL (copiar y pegar).

CREATE TABLE IF NOT EXISTS `variable` (
  `fecha` datetime NOT NULL,
  `id` varchar(30) NOT NULL,
  `nombre` varchar(100) NOT NULL,
  `valor` float NOT NULL
) ENGINE=MyISAM DEFAULT CHARSET=latin1;

El script php encargado de procesar las llamadas GET desde el arduino se llama «sensorarduino.php» y se debe colocar en la raiz de nuestro servidor web, en Ubuntu normalmente se ubica en /var/www, el código fuente es el siguiente.

<?php
// www.internetdelascosas.cl
//
// Script para recolectar datos enviados por arduinos conectados a la red
//
// contacto@internetdelascosas.cl
//

// Parametros de base de datos
$mysql_servidor = "localhost";
$mysql_base = "idlc";
$mysql_usuario = "idlc";
$mysql_clave = "contraseña_super_secreta";

$id  = htmlspecialchars($_GET["id"],ENT_QUOTES);
$nombre = htmlspecialchars($_GET["nombre"],ENT_QUOTES);
$valor = htmlspecialchars($_GET["valor"],ENT_QUOTES);

// Valida que esten presente todos los parametros
if (($id!="") and ($nombre!="") and ($valor!="")) {
	mysql_connect($mysql_servidor,$mysql_usuario,$mysql_clave) or die("Imposible conectarse al servidor.");
	mysql_select_db($mysql_base) or die("Imposible abrir Base de datos");
	$sql = "insert into variable (fecha, id, nombre, valor) values (NOW(),'$id','$nombre','$valor')";
	mysql_query($sql);

}
?>

Si realizan todos los pasos correctamente, la tabla variable debería comenzar a recibir registros cada 10 segundos. Si desean modificar este valor pueden hacerlo en la variable intervaloConexion, un valor recomendable es 300000 (5 minutos).

Pueden ver el log del servidor apache para validar que se esta llamando correctamente al script arduino.php

[root@idlc ~]# tail -f /var/log/httpd/internetdelascosas.cl-access_log
210.1.221.117 - - [09/Jul/2014:16:48:37 +0400] "GET /sensorarduino.php?id=joniuz&nombre=temperatura&valor=18.55 HTTP/1.1" 200 - "-" "Arduino-Ethernet"
210.1.221.117 - - [09/Jul/2014:16:48:47 +0400] "GET /sensorarduino.php?id=joniuz&nombre=temperatura&valor=18.55 HTTP/1.1" 200 - "-" "Arduino-Ethernet"
210.1.221.117 - - [09/Jul/2014:16:48:58 +0400] "GET /sensorarduino.php?id=joniuz&nombre=temperatura&valor=19.04 HTTP/1.1" 200 - "-" "Arduino-Ethernet"

Si tienen cualquier consulta, no duden en comentar o consultarnos a nuestro email.

También pueden revisar todo el código fuente disponible en nuestro repositorio en GitHub.

Author: José Zorrilla

Ingeniero Civil Informático, Universidad de Santiago de Chile. Master of Professional Engineering University of Sydney. En Chile trabajó empresas de servicios internet y telcos como IBM, VTR y Entel. Le gusta la fotografía y el armado de drones, tiene estudios de violín, guitarra eléctrica y sintetizadores que enciende cuando tiene algo de tiempo.
