Alamode, un Arduino para Raspberry Pi

Cuando necesitamos una solución flexible y rápida para interactuar con el medio físico, lo ideal es contar con múltiples pines para conectar así como disponer de ejemplos y programas conocidos.

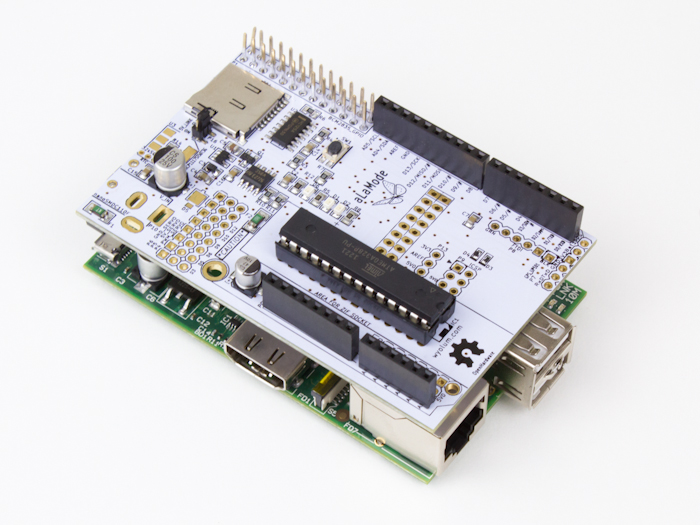

Entre las soluciones que hemos visto para la Internet de las cosas, esta la posibilidad de conectar el Teensy o el Arduino a la puerta USB de la Raspberry Pi. alamode-01

Hoy probamos una tarjeta de desarrollo, hecha para conectar con el Raspberry Pi y para tener la potencia del Arduino. Se trata de Alamode de Wyolum

Tras el salto, los detalles de la instalación



Materiales

  • Alamode
  • Raspberry Pi con microSD
  • Cable de red
  • Cable HDMI
  • Monitor
  • Teclado y mouse USB



Conectando el Hardware

El Alamode viene con un set de conectores por separado, la disposición y cantidad son compatibles con un Arduino Uno R3.

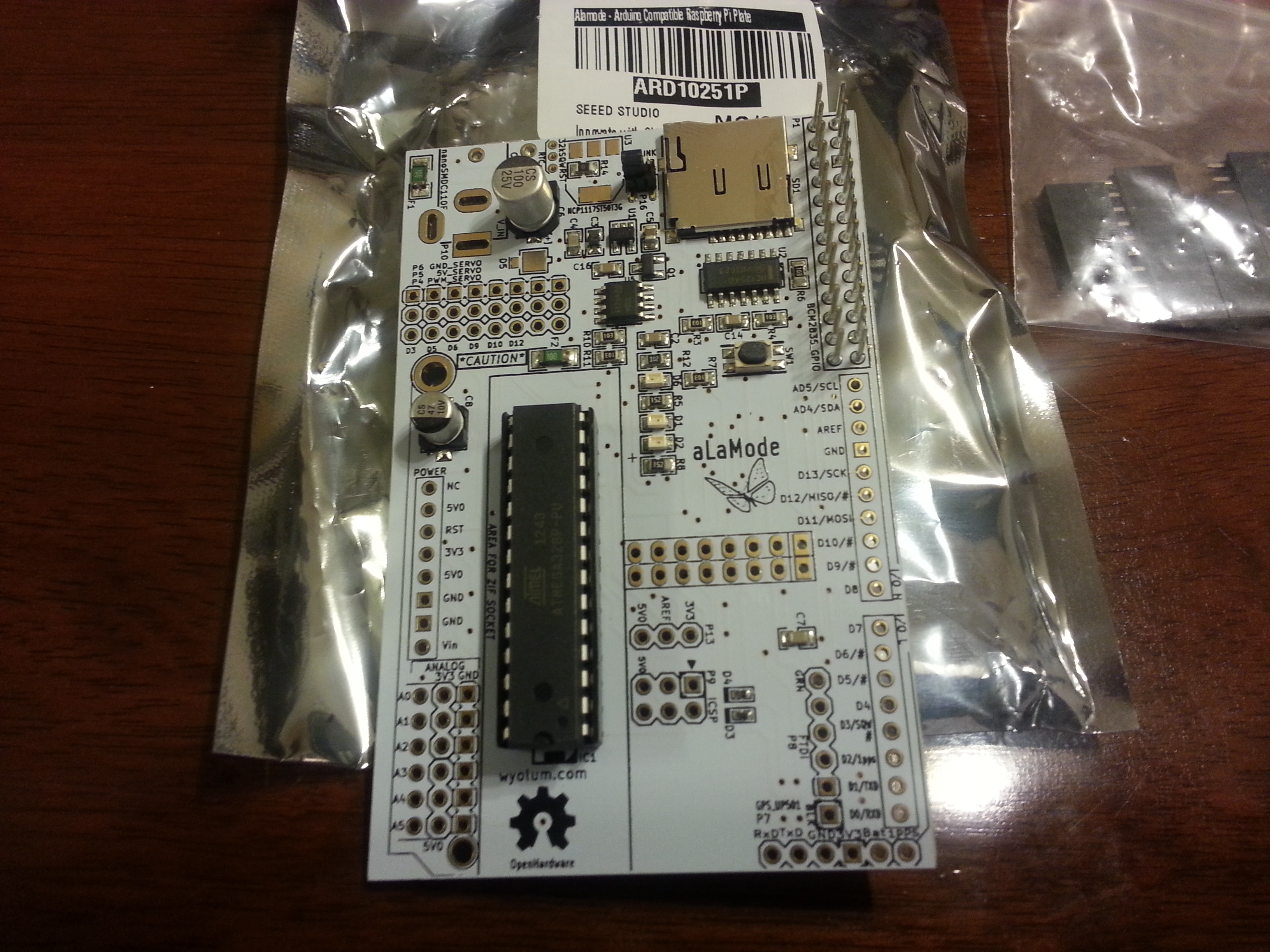

Se ve Alamode en el centro y los pines para soldar a un costado
Se ve Alamode en el centro y los pines para soldar a un costado

La guía introductoria se encuentra en este link y es la que usamos como base para este post

Soldar los conectores es más fácil si usas una shield de Arduino para alinearlos.

La alimentación del Alamode puede ser desde el RaspberryPi o a través del conector microusb (dedicado a alimentación). La conexión desde el RaspberryPi se usa sólo cuando para proyectos pequeños.

Para seleccionar la fuente existe un jumper P-16, marcado como 5V_LINK junto al lector de microSD. Para usar la alimentación externa se debe mover el jumper hacia el lector de microSD.

Se ve el conector de alimentacion en la posicion Off, se toma la energía del RaspberryPi
Se ve el conector de alimentación en la posición Off, se toma la energía del RaspberryPi

El Alamode se conecta directo a los pines de la Raspberry Pi permitiendo el acceso a los pines por su conector superior.

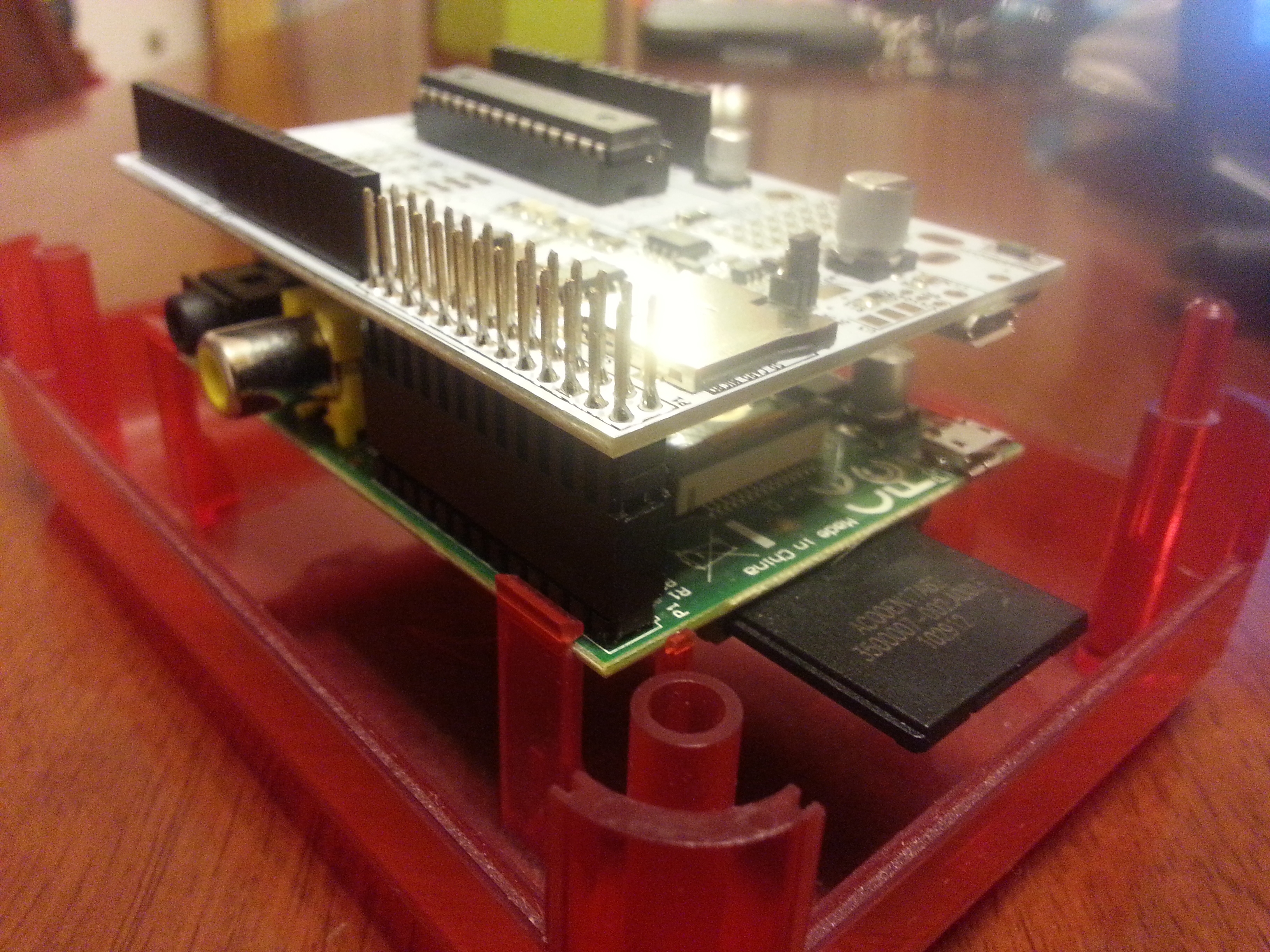

Alamode instalado con el Raspberry Pi
Alamode instalado con el Raspberry Pi

Configuración del Software

Conectamos el Alamode a la raspberry Pi luego monitor, mouse, teclado y al final la alimentación.
Nosotros usamos la imagen Occidentalis

sudo apt-get upgrade
sudo apt-get install arduino
wget https://github.com/wyolum/alamode/raw/master/bundles/alamode-setup.tar.gz
tar -xvzf alamode-setup.tar.gz
cd alamode-setup
sudo ./setup



Cargando bibliotecas externas

Usualmente se requiere cargar bibliotecas externas, si ese el caso hay una guía disponible en este link. Principalmente se debe mover el archivo comprimido a la carpeta /usr/share/arduino/libraries.

Por ejemplo, si la librería se llama archivo.zip estos son los comandos a usar,

sudo su -
cp -p -r /home/pi/archivo.zip /usr/share/arduino/libraries
mkdir archivo
mv archivo.zip archivo/
cd archivo
unzip archivo.zip

Ahora desde la interfaz gráfica se inicia el Arduino IDE como se aprecia en la siguiente figura

El Arduino IDE
El Arduino IDE

Ahora verificamos que esté seleccionado el Alamode, siguiendo el Menu->Tools->Board->Alamode

Alamode_ide

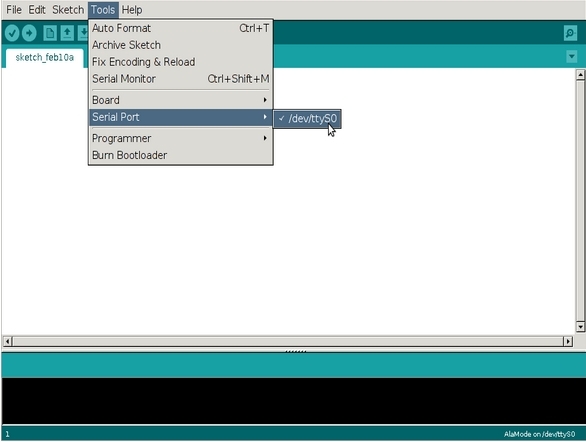

Y se selecciona la puerta desde Menu->Tools->Serial Port-> dev/TTYSO

Alamode_ide_1

Ahora estamos en condiciones de configurar y usar el Alamode
