Midiendo temperatura y humedad con Arduino y el sensor DHT11

En este tutorial aprenderemos a utilizar el sensor DHT11 para medir temperatura y humedad con nuestro ya conocido Arduino. Inicialmente solo obtendremos la lectura mediante la interfaz serial del Arduino, pero la idea final es enviar estos datos a un servidor en internet lo que dejaremos para otro tutorial. Para realizar este tutorial nos basamos en el realizado por Lady Ada.

Materiales

  • Sensor DHT11
  • Protoboard
  • Cables de conexión para protoboard
  • Cable conexión Arduino
  • Aurduino 1

Sensor DHT11

El DHT11 es un sensor básico de humedad y temperatura de costo reducido. Usa un sensor de capacidad para medir la humedad y un termistor para medir la temperatura del aire que lo rodea. Esta diseñado para medir temperaturas entre 0 y 50°C con una precisión de ±2°C y para medir humedad entre 20% y 80% con una precisión de 5% con periodos de muestreo de 1 segundo. El formato de presentación es una pequeña caja de plástico de 15.5mm x 12mm x 5.5mm con una cara en la cual tiene una rejilla que le permite obtener las lecturas del aire que lo rodea. Si se requiere mayor precisión podemos trabajar con su hermano, el sensor DHT22. El sensor tiene cuatro pines de los cuales solo usaremos el pin 1,2 y 4 DHT11_pins

Circuito

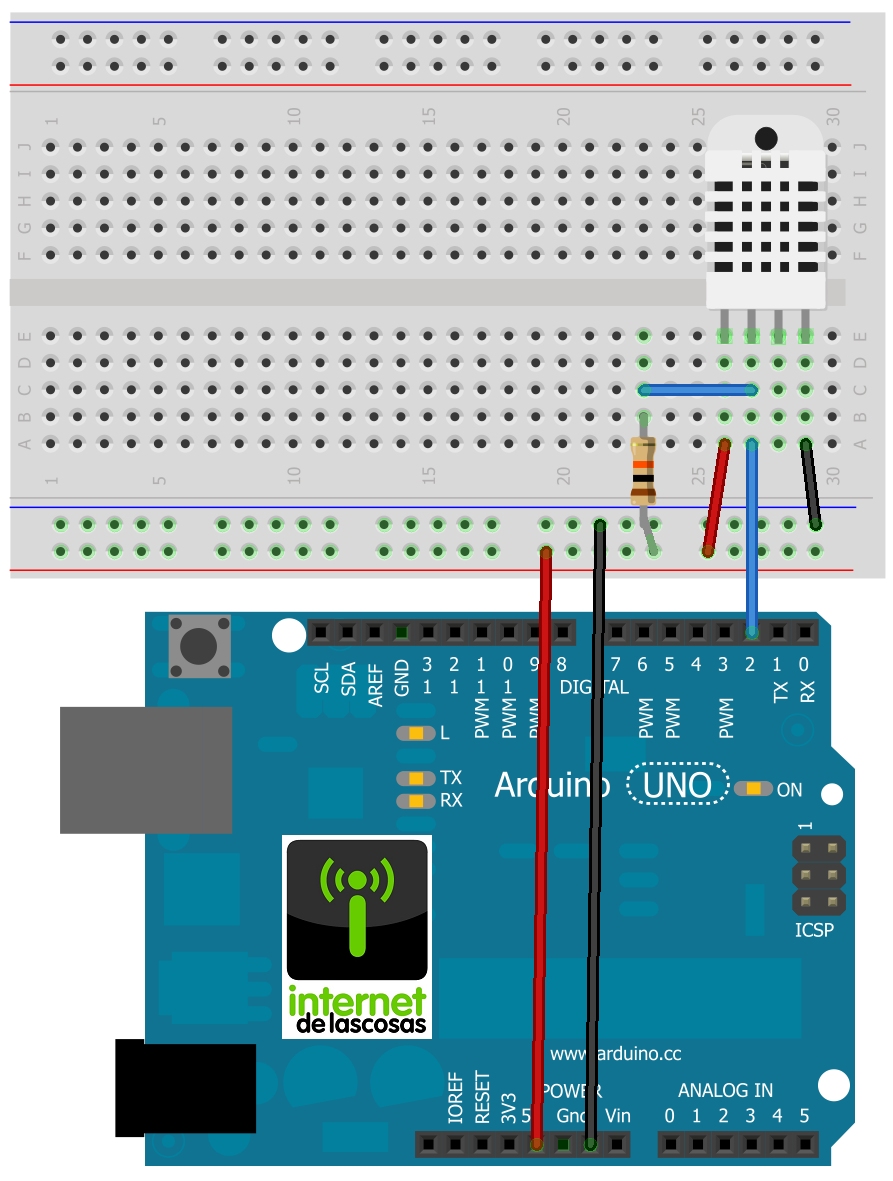

Para realizar el circuito utilizaremos un protoboard, en el colocamos el sensor y realizamos las conexiones según el siguiente esquema Sensor DHT11

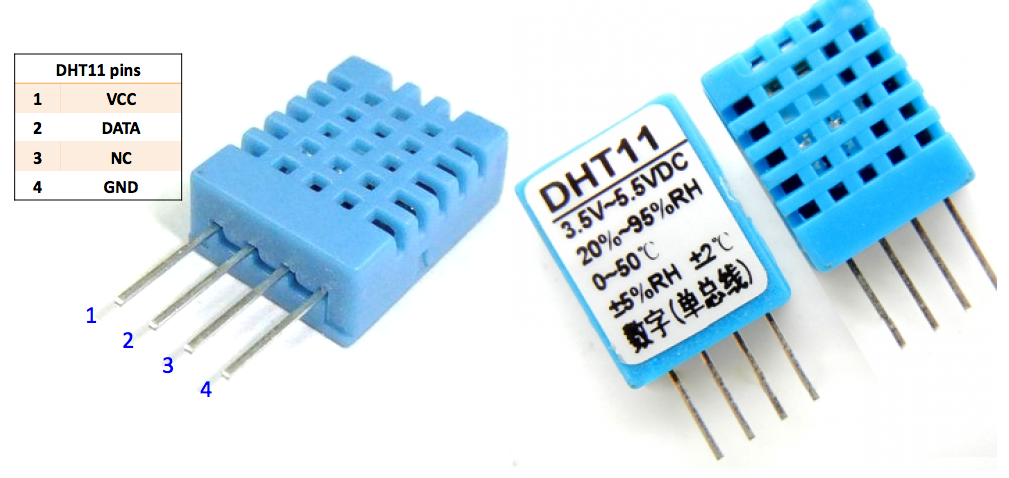

Pin 1: +5V en Arduino
Pin 2: Digital 2 en Arduino
Pin 3: No se utiliza
Pin 4: Gnd en Arduino Se utiliza una resistencia pull up de 10K entre el Pin 2 del sensor y +5V de Arduino.

Programación

Para leer y transformar los datos que entrega el sensor es necesario utilizar una librería, en este tutorial utilizaremos la librería creada por Adafruit. Para instalar la librería en tu ambiente de desarrollo Arduino (IDE) debes bajar el archivo comprimido zip desde el botón Donwload Zip al lado derecho en el sitio de GitHub. Se descargará un archivo a tu computador que debes descomprimir, dentro del archivo zip encontrarás una carpeta, copia esta carpeta al directorio donde están las librerías de tu ambiente de desarrollo Arduino (IDE) que en este ejemplo donde estamos utilizando Windows 7 están en C:\Program Files (x86)\Arduino\libraries, el contenido de la carpeta lo copiamos dentro de C:\Program Files (x86)\Arduino\libraries\DHT y reiniciamos el IDE. Una vez terminado el circuito y con la librería cargada es hora de comenzar a trabajar con el sketch para Arduino.

// Internet de las Cosas
// www.internetdelascosas.cl
// Sketch de prueba para sensores DHT humedad / temperatura
// Escrito por @joniuz basado en el sketch de Ladyada

// Libreria para Sensores DHT
#include "DHT.h"

#define DHTPIN 2     // Puerto Digital del Arduino al cual esta conectado el pin 2 del sensor

// Descomentar segun el tipo de sensor DHT usado
#define DHTTYPE DHT11   // DHT 11
//#define DHTTYPE DHT22   // DHT 22  (AM2302)
//#define DHTTYPE DHT21   // DHT 21 (AM2301)

// Diagrama
// Pin 1 Sensor a +5V de Arduino
// Pin 2 Sensor a HDTPIN (en este sketch es el puerto digital 2)
// Pin 4 Sensor a GROUND de  Arduino
// Resistencia de 10K desde Pin 2 de sensor a Pin 1 de Sensor o +5V

// Inicializa el sensor
DHT dht(DHTPIN, DHTTYPE);

// Configura Arduino
void setup() {
  Serial.begin(9600);
  Serial.println("InternetdelasCosas.cl\n\nPrueba de sensor DHTxx!");

  dht.begin();
}

void loop() {
  // Espera dos segundos para realizar la primera medición.
  delay(2000);

  // Lee los datos entregados por el sensor, cada lectura demora 250 milisegundos
  // El sensor muestrea la temperatura cada 2 segundos}

  // Obtiene la Humedad
  float h = dht.readHumidity();
  // Obtiene la Temperatura en Celsius
  float t = dht.readTemperature();

  // Control de errores, valida que se obtuvieron valores para los datos medidos
  if (isnan(h) || isnan(t)) {
    Serial.println("Falla al leer el sensor DHT!");
    return;
  }

  Serial.print("Humedad: ");
  Serial.print(h);
  Serial.print(" %\t");
  Serial.print("Temperatura: ");
  Serial.print(t);
  Serial.println(" *C ");
}

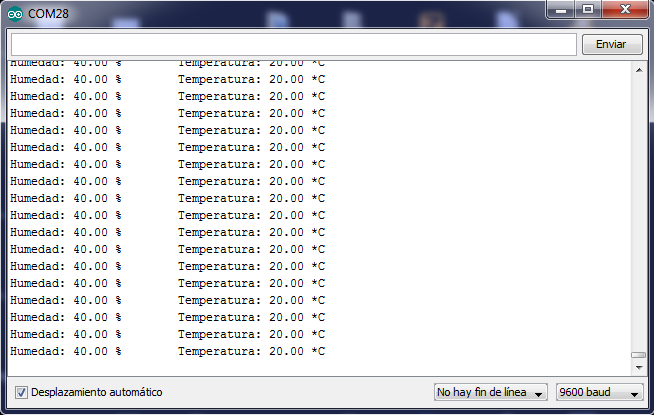

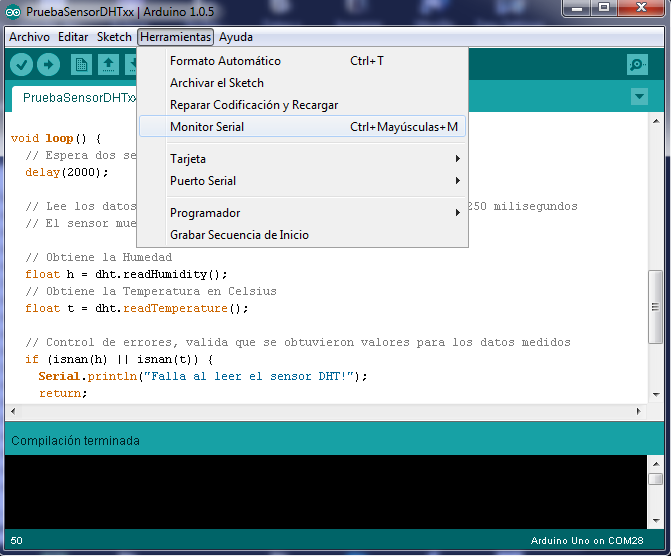

Pueden copiar y pegar el código de arriba en la interfaz IDE de Arduino o descargarlo aquí y abrirlo desde la misma interfaz, luego deben presionar Verificar, si no hay errores continuar con el botón Cargar el cual traspasará el código binario que genera la interfaz IDE a nuestro Arduino donde comenzará a ejecutarse. Para ver el resultado de nuestro  trabajo debemos activar la interfaz serial, esta se activa desde el menú Herramientas / Monitor Serial o presionando Ctrl + Mayúsculas + M ActivarInterfazSerial En el monitor serial podremos ver como se ejecuta nuestro script y los valores que obtiene al medir la temperatura y humedad del aire que lo rodea. Prueben respirar cerca del sensor. Lecturas_TyH Termino este tutorial con un «Continuará» porque la idea es conectar ahora un Ethernet Shield y enviar los datos a un servidor en internet.
